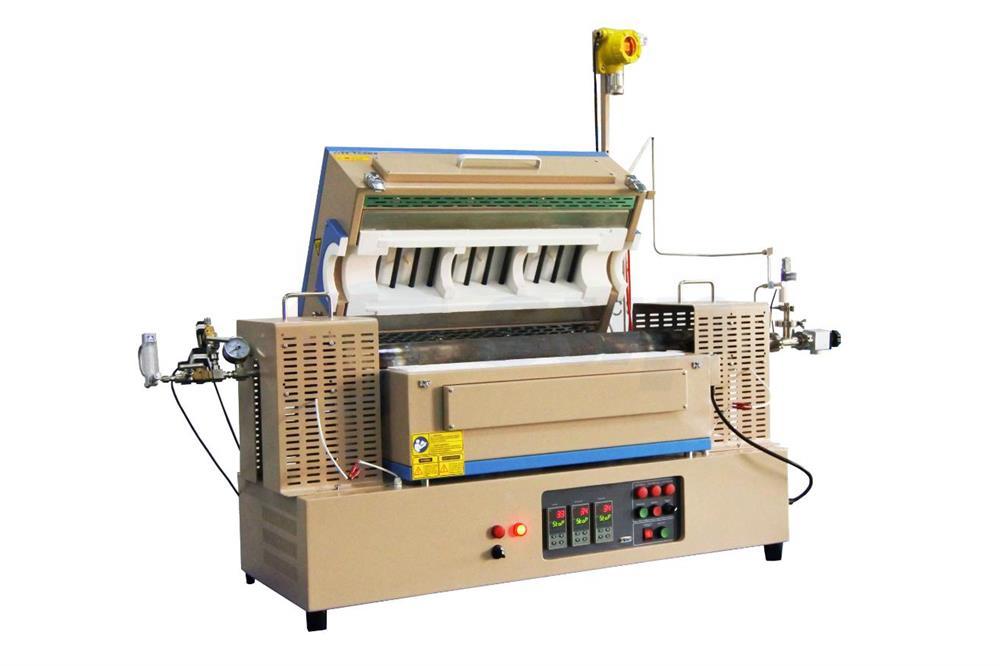

OTF-1200X-III-H2 三区氢气管式炉

最大11KW（需要50A断路器）

电压

交流电208-240单相，50/60赫兹

工作温度

•炉膛连续温度：1400°C（在此温度下必须使用铝管）

•管材最高工作温度：1250°C（<0.5小时，高温合金管不能在此温度下使用）

•管连续温度：1200°C（高温合金管内的石英衬里不能在此温度下使用）

最大加热速率

 ≦10°C/min (推荐速率： ≦ 5°C/min)

加工管道

•材料：镍基超级合金无缝管（Cr20NI25Al15）

•管道尺寸：外径80mm x内径72mm x长度1200mm

•温度≤1250°C，管子可承受压力≤0.1 Mpa

•温度≤1200°C，管子可承受压力≤0.3 Mpa

•温度≤1100°C，管子可承受压力≤1 Mpa

•温度≤1000°C，管子可承受压力≤1.5 Mpa

•温度≤900°C，管子可承受压力≤3 Mpa

•温度≤800°C，管子可承受压力≤5Mpa

•三区总长度：600mm

•区域1:180mm，区域2:180mm，区3:180mm

•恒温区：260mm±3°C（为所有3个区设置相同的温度）

温度控制器

•30段可编程PID自动控制

•自动超温和热断路保护

•RS485通信端口

法兰和气体入口

•包括一套SS304法兰，KF-25气体出口

•真空度：使用机械泵为10-2torr，使用分子泵为10-5torr（不包括泵）

•所含标准法兰的最大耐受压力为0.3 Mpa。定制（高达5Mpa）需要额外付费。

•系统中集成了两个气体探测器。一个安装在炉子上，用于监测潜在的气体泄漏。另一个是便携式的，可用于检查其他端口

•工作温度范围：-20ºC至+60ºC

•可检测范围：1-1000ppm

•两级报警点：

-一级报警点：一旦达到50ppm，就会触发报警

-二级报警点：一旦达到100ppm，它将自动关闭H2的入口阀。

•在气体出口端安装了一个1000 ml/min的浮子流量计，用于调节气体流量

•安装了直径1/4“的不锈钢管，用于在气体流动过程中燃烧氢气

•标准包装中包含一个长打火机，用于手动点燃氢气

•包括一个6英寸长的颈部弯曲安全打火机，用于点燃氢气。

尺寸

1750mm L x 700mm W x 750 mm H

重量

110kg

一年有限制造商保修（加工管、O型圈和加热元件等易损件不在保修范围内，请在相关产品处订购替换件）。
