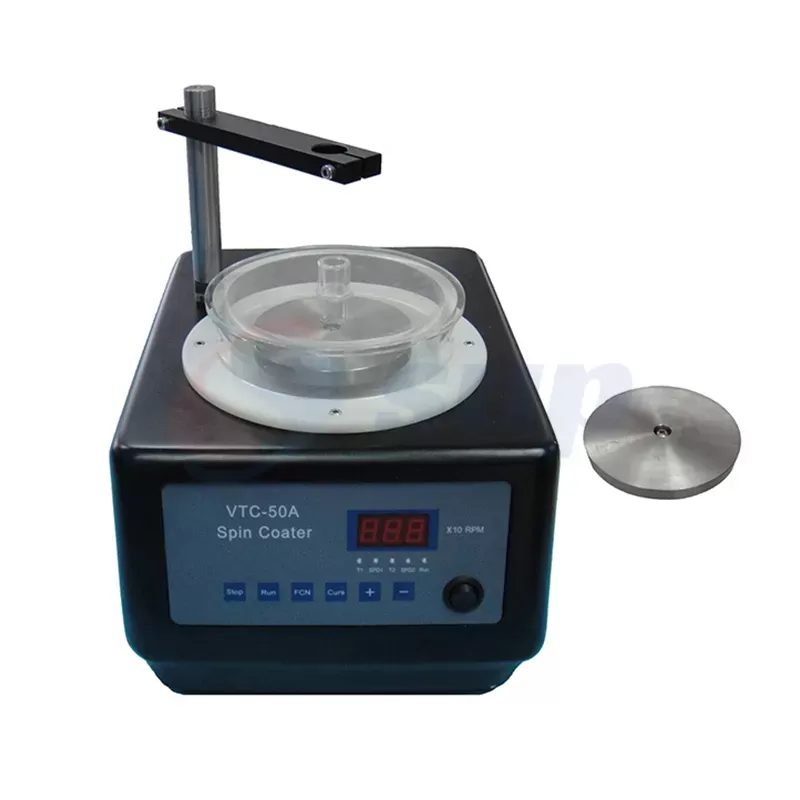

Nombre del Producto: Máquina de Recubrimiento por Vacío Digital Compacta con Pantalla para Aplicaciones en Caja de Gas

Modelo del Producto: VTC-50A

Descripción del Producto: El recubridor por centrifugado VTC-50A utiliza un sistema de alimentación donde el motor y las unidades de control son alimentados por fuentes independientes. El sistema de regulación de velocidad emplea un microcontrolador de alta resistencia a interferencias, asegurando velocidades de rotación estables en un amplio rango de 1,000 a 8,000 RPM.

Descripción del Producto

1. Sistema de Alimentación y Control de Velocidad

El recubridor por centrifugado VTC-50A cuenta con un sistema de alimentación donde el motor y las unidades de control son alimentados de manera independiente. El sistema de regulación de velocidad está controlado por un microcontrolador de alta resistencia a interferencias, asegurando velocidades de rotación estables en un amplio rango de 1,000 a 8,000 RPM.

2. Proceso de Operación en Dos Etapas

El recubridor funciona en dos etapas distintas:

- Etapa de Baja Velocidad (SPD1): Durante esta etapa, el líquido formador de película se dispersa gradualmente, completando el proceso de dispensado. El tiempo de rotación a baja velocidad se establece como T1.

- Etapa de Alta Velocidad (SPD2): En esta etapa, el líquido se distribuye uniformemente sobre la superficie del sustrato, formando una película delgada uniforme. El tiempo de rotación a alta velocidad se establece como T2.

Antes de que comience el proceso de recubrimiento por centrifugado, el tiempo de recubrimiento debe ser preestablecido. Una vez transcurrido el tiempo establecido, la máquina se detiene automáticamente, marcando el final del proceso de recubrimiento.

Características del Producto

1. Diseño del Enclosure

El dispositivo cuenta con una carcasa de aluminio fundido y una tapa superior de acrílico, que permite una clara observación del proceso de recubrimiento.

2. Sistema de Control

Utiliza un microcontrolador de alta resistencia a interferencias para un control preciso, asegurando un funcionamiento suave incluso a altas velocidades.

3. Interfaz de Operación en Inglés

El equipo está equipado con una interfaz de operación en inglés para conveniencia del usuario.

4. Mecanismo de Fijación de Muestras

Las muestras se aseguran utilizando un chuck de muestra de polipropileno dedicado. Este método elimina la necesidad de adsorción al vacío o fijación adhesiva, simplificando el proceso. El mecanismo de fijación está diseñado para prevenir la deformación del sustrato y asegura que no haya daños en el sustrato. Dependiendo de la forma y tamaño del sustrato, se pueden crear ranuras de diferentes formas y tamaños en el centro de la plantilla para sujetar el sustrato de manera segura.

5. Control del Proceso de Recubrimiento

Los procesos de dispensado y recubrimiento por centrifugado están segmentados y controlados de manera independiente, asegurando uniformidad y consistencia de la capa de película después del recubrimiento.

Parámetros del Producto

Nombre del Producto	Compacto Recubridor de PCB para Aplicaciones en Caja de Gas con Pantalla Digital
Modelo del Producto	VTC-50A
Condiciones de instalación	1. Temperatura y Humedad: 10-85% HR (a 25℃, sin condensación); Temperatura: 0-45℃ 2. Uso: Sin fuentes de vibración fuerte o gases corrosivos en el área circundante. 3. Agua: No se requiere. 4. Electricidad: Monofásica: AC 220V 50Hz, toma de corriente de tres clavijas según norma nacional, 10A; debe tener buena conexión a tierra. 5. Gas: No se requiere. 6. Mesa de Trabajo: Tamaño recomendado 800X600X700mm, capacidad de carga superior a 100KG (preferiblemente mesa de cemento sólido). 7. Ventilación: Sin requisitos especiales.
Parámetros Principales	1. Interfaz de Alimentación: Toma de corriente con fusible: AC 220/110V 50/60Hz, especificación del fusible: 10A, φ5×20mm 2. Potencia Total: ≤150W 3. Soporte de Muestras (Chucks): Chuck de muestra de polipropileno, φ100mm 4. Modo de Operación: Rotación en sentido antihorario con dos etapas de operación 5. Velocidad de Recubrimiento: Velocidad SPD1: 500-8000 RPM (efectiva); Velocidad SPD2: 500-8000 RPM (efectiva) 6. Tiempo de Recubrimiento: Tiempo T1: 1--60s (efectivo); Tiempo T2: 1--60s (efectivo) 7. Estabilidad de Velocidad: ±1% 8. Método de Control: Microcontrolador PCB, control por botón, pantalla digital.

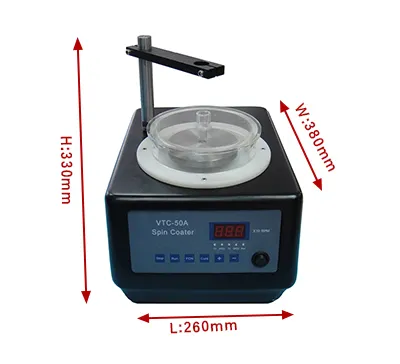

Especificaciones del Producto	Dimensiones: 260mm (L) × 380mm (W) × 330mm (H) Peso: 12kg

Accesorios Estándar

Item No.	Nombre del Producto	Qty
1	Soporte de muestras (con ranuras para muestras de 55×55mm)	1 set
2	Placa base de resina	1 set
3	Depósito de líquido	1 set
4	Plantilla	5 set
