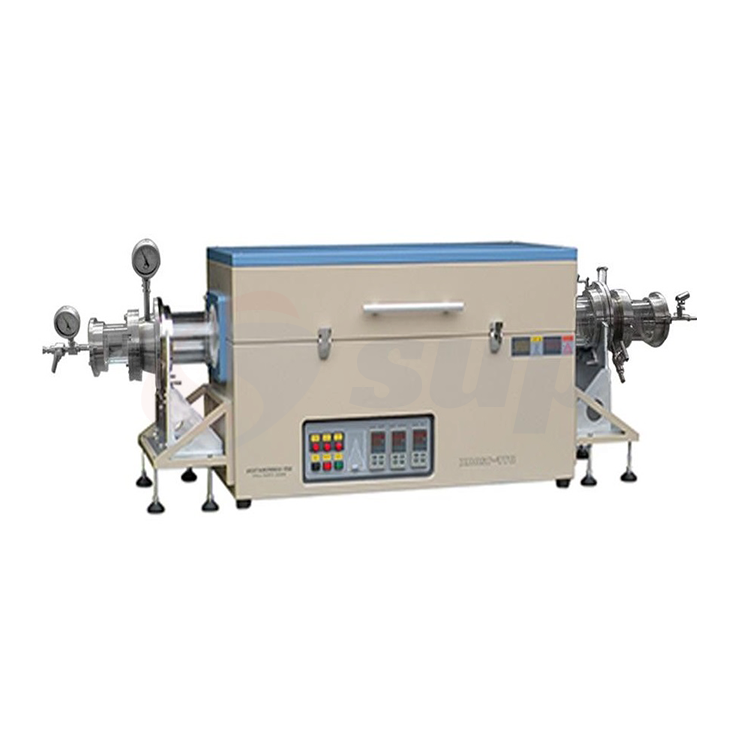

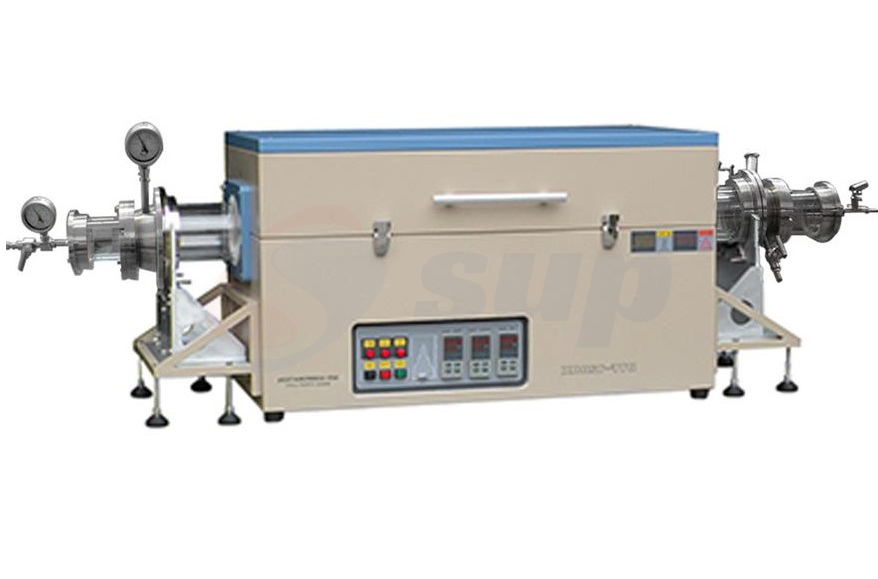

OTF-1200X-III-D5-4 1200℃双管三温区管式炉（石墨烯生长）

产品名称：双石英管三区CVD炉，最高1200℃，用于生长石墨烯薄膜

产品型号：OTF-1200X-III-D5-4

产品描述：1200℃双管三区管式炉（用于石墨烯生长）OTF-1200X-III-D5-4的最高工作温度为1200℃，专为使用CVD方法在金属箔上生长薄膜材料而设计，如石墨烯、太阳能电池电极材料和其他电池电极材料。

产品描述

1200℃双管三区管式炉（用于石墨烯生长）OTF-1200X-III-D5-4的最高工作温度为1200℃，专为使用CVD方法在金属箔上生长薄膜材料而设计，如石墨烯、太阳能电池电极材料和其他电池电极材料。

产品特征

1.内腔表面涂有进口高温氧化铝，提高了加热效率，延长了仪器的使用寿命。

2.它采用双管设计，在使用过程中金属箔附着在内管上。

3.特殊的真空法兰允许反应气体通过两个管之间的空间，而冷却气体可以流过内管，以快速冷却基材。

4.它使用三个PID控制器，允许设置30段加热和冷却程序。

5.CE认证。

产品参数

名称	双石英管三区CVD炉在金属箔上生长石墨烯薄膜
型号	OTF-1200X-III-D5-4
安装条件	该设备需要在以下条件下运行：温度25°C±15°C，湿度55%Rh±10%Rh。 1.水：设备配备自循环冷却水机（填充纯化水或去离子水）。 2.用电：交流380V 50Hz（63A空气开关），要求适当接地。 3.气体：设备室需要填充氩气（纯度99.99%或更高）；必须提供氩气瓶（带Ø6mm双卡套连接器）。 4.工作台：尺寸1500mm×600mm×700mm，载重量200kg以上。 5.通风系统：必需。

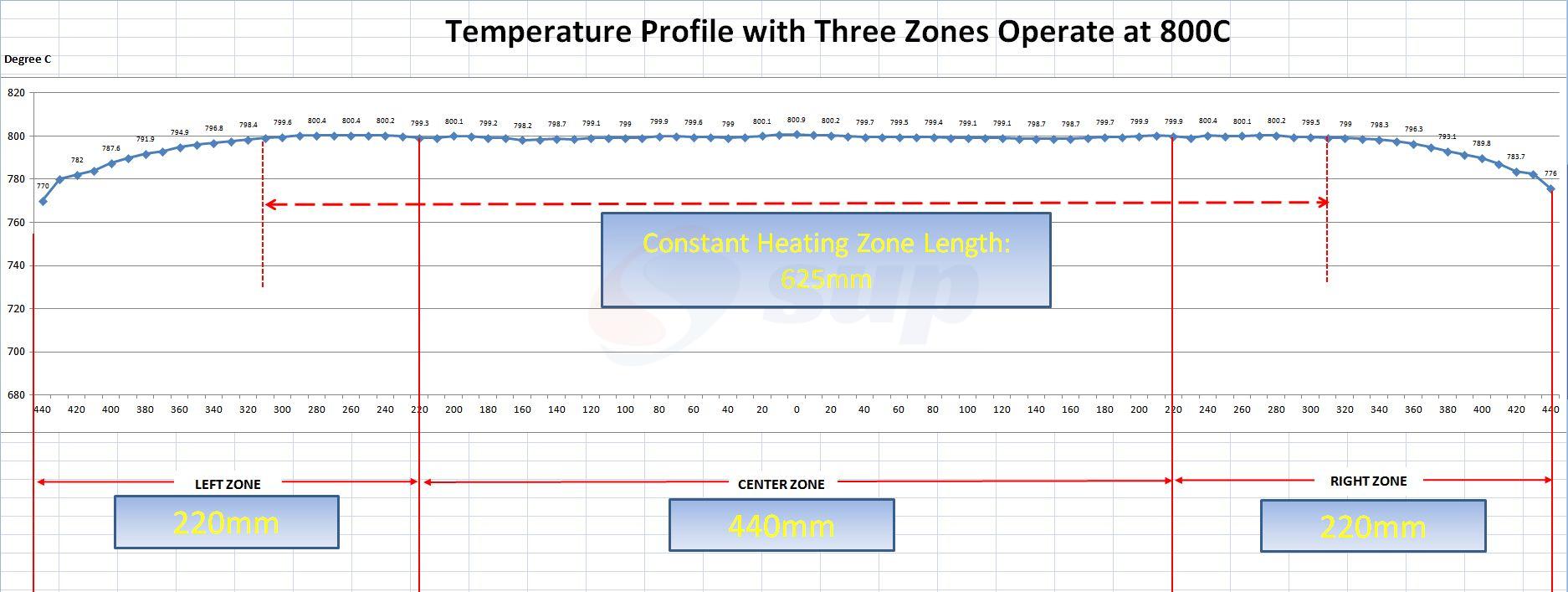

主要参数	1.电源：单相交流220V，50/60Hz，7KW（需要40A空气开关）。 2.石英管： -外管外径为130mm，内径为122mm，长度为1480mm。 -内管外径为102mm，内径为94mm，长度为1540mm。 3.加热元件：NiCrAl电阻丝。 4.加热区：总长度900mm，I区长度229mm，II区长度457mm，III区长度229毫米。 5.恒温区：625mm（三个区设置为相同的温度）。 6.工作温度：最高1200℃，1200℃连续工作。 7.最大加热速率：20℃/min。 8.温度控制精度：±1℃。
炉体结构	1.三个加热区：（共900毫米，36英寸） -1区：300毫米（11.8英寸） -2区：300毫米（11.8英寸） -3区：300毫米（11.8英寸） 2.如果在相同温度下设置三个区域，则最大长度为25英寸（625毫米），精度为+/-1°C。 3.三个精密温度控制器，30段可编程，精度+/-1°C。 4.最高工作温度：1200°C 5.连续工作温度：1100°C 6.加热速率：<=20°C/min 7.恒温区：长度为25英寸（625毫米）（三个区同时以相同的温度加热）
工作管材	包括两个高纯度熔融石英管外管：外径130mm x内径122mm x 1480mm 内管：外径102毫米x内径94毫米x 1800毫米

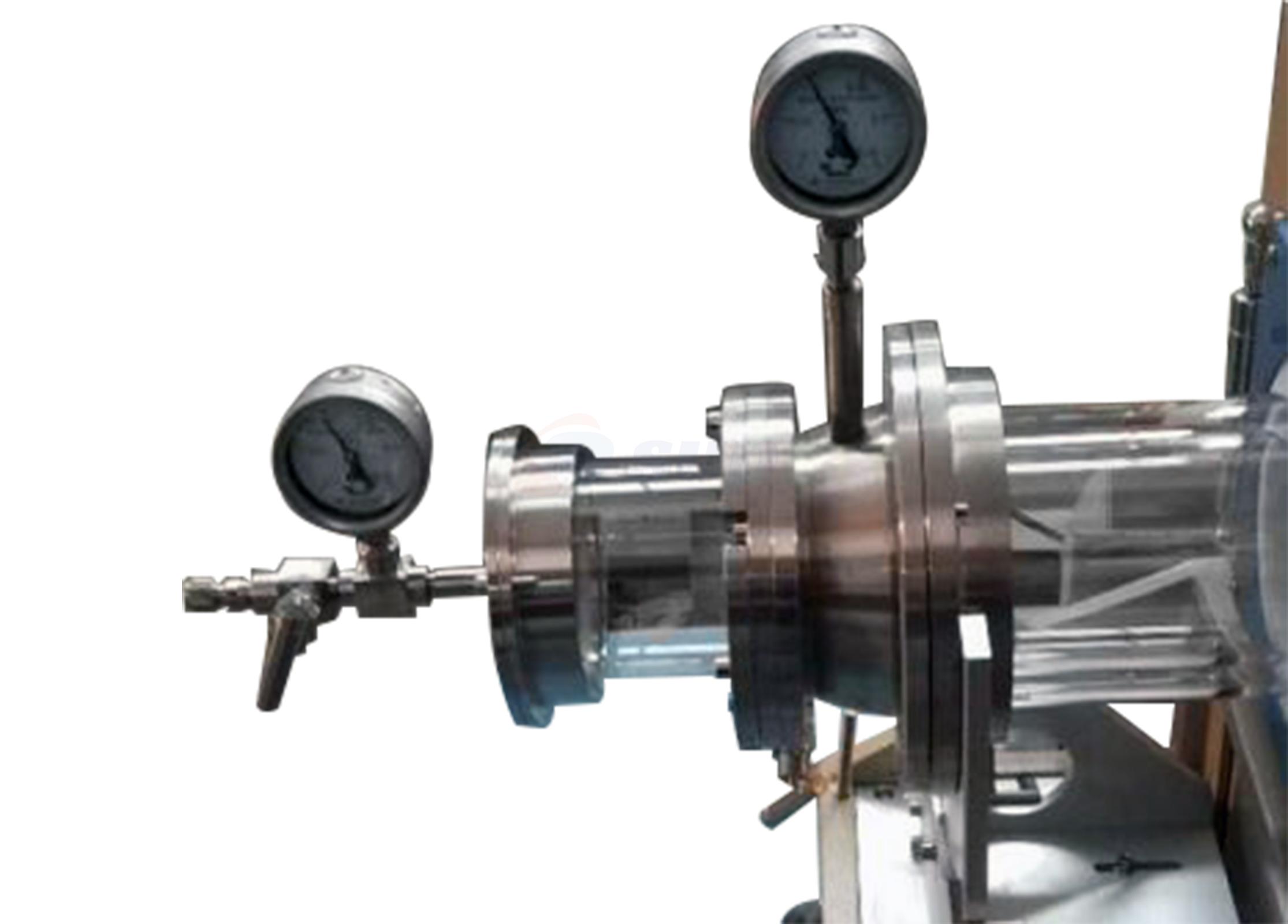

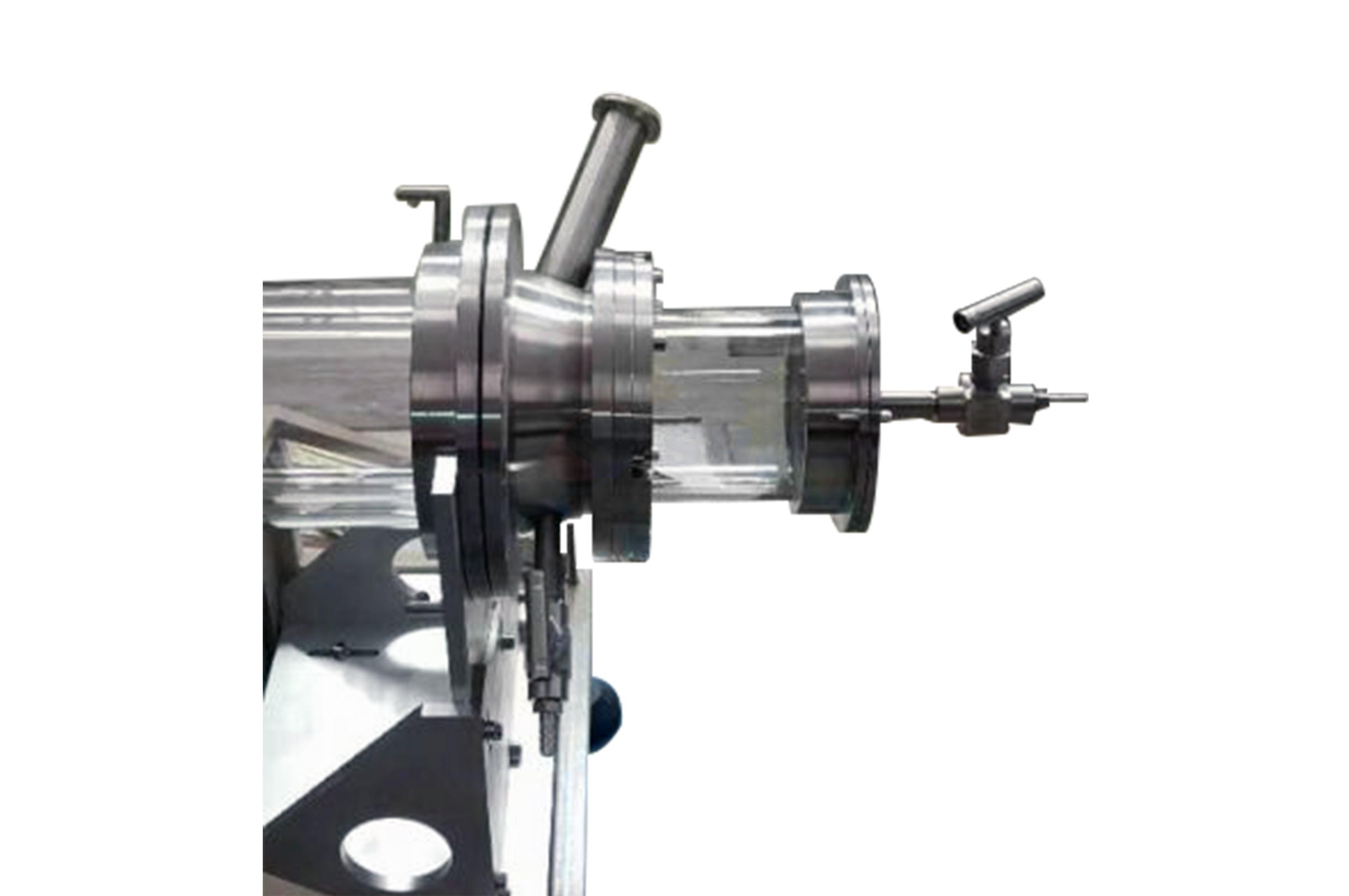

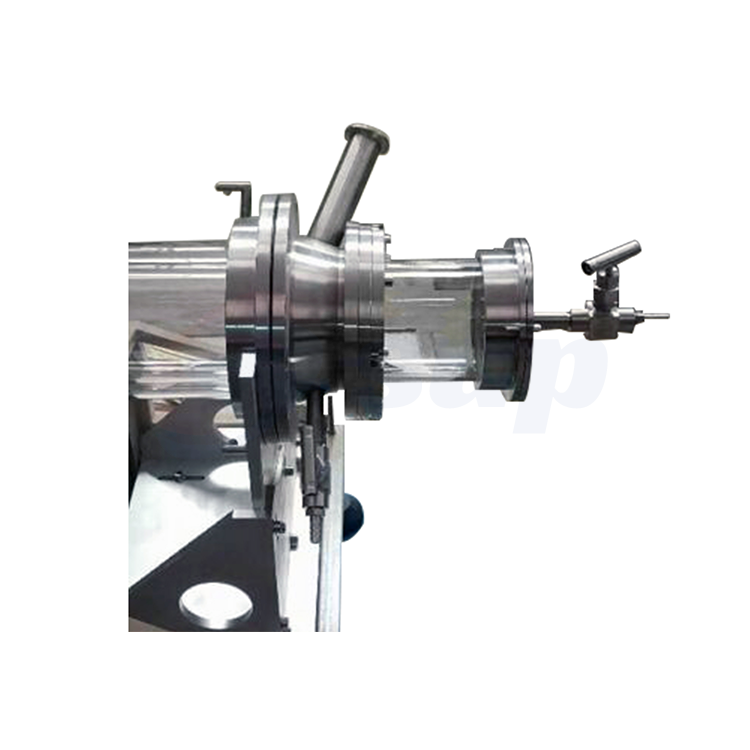

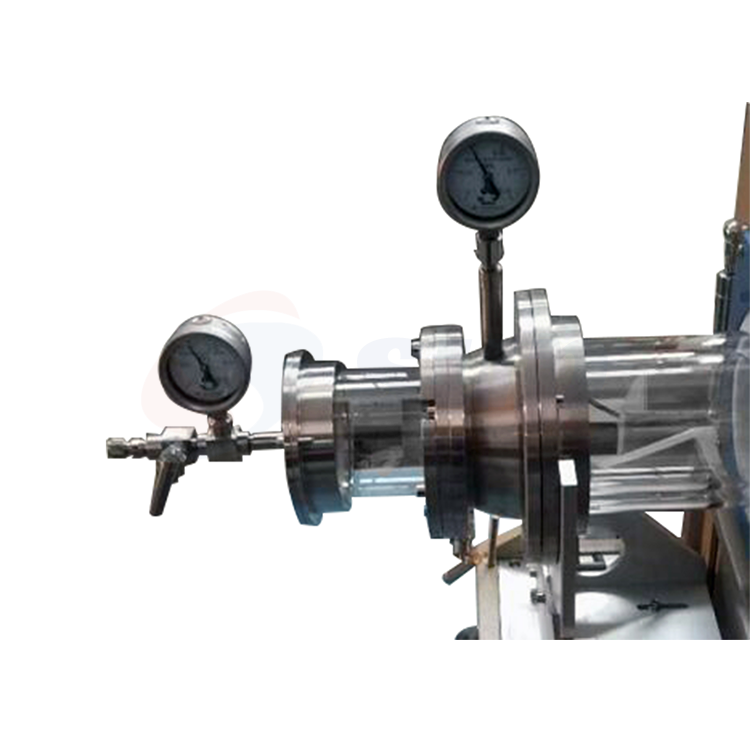

真空密封法兰	一对由SS304制成的法兰，通过两个高温O型圈（机械泵为10-2，分子泵为10-5）在管之间紧密密封。法兰配有水冷套。当工作温度超过900°C时，需要使用冷却水。您可以使用自来水，也可以使用下图中的冷冻水循环左法兰上安装了一个KF25适配器，用于连接真空泵。右侧法兰上安装了一个不锈钢针阀
规格	尺寸: 1030mm × 430mm × 580mm; 重量: 90kg.
