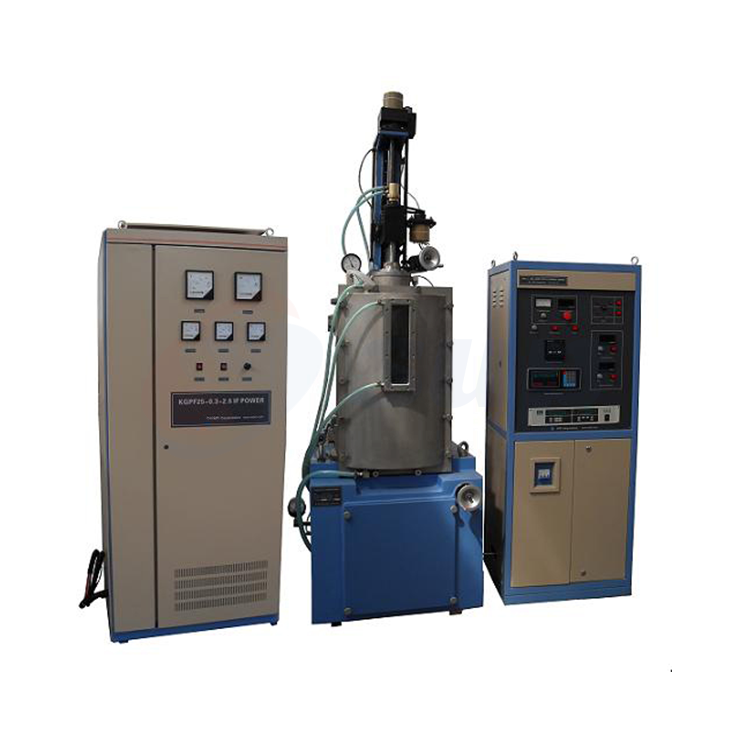

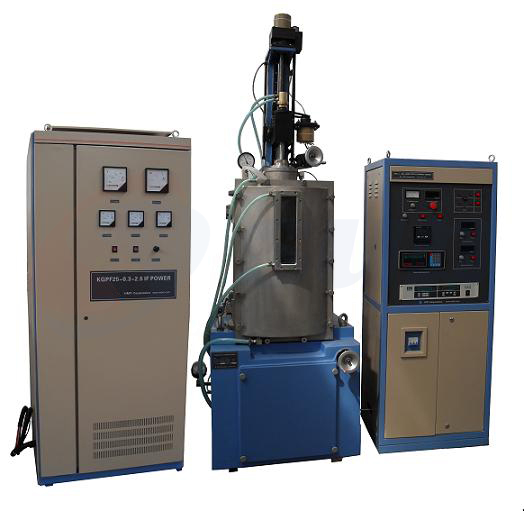

SKJ-50晶体生长炉

产品名称：高精度紧凑型Czochralski晶体生长炉，用于生长2英寸晶体

产品型号：SUP-SKJ-50

产品描述：SUP-SKJ-50晶体生长炉采用Czochralski法（也称为提拉法）生长高质量的氧化物和金属单晶，如蓝宝石、GGG、YAG、SrLaAlO4、LaAlO3、Si和Ge。可以生长的最大晶体尺寸为3英寸。

产品描述

SUP-SKJ-50晶体生长炉使用Czochralski法（也称为提拉法）生长高质量的氧化物和金属单晶，如蓝宝石、GGG、YAG、SrLaAlO4、LaAlO3、Si和Ge。可以生长的最大晶体尺寸为3英寸。（特殊技术要求可定制。）

产品特征

1.与同类产品相比，这是一种紧凑型晶体生长炉，适用于高校和研究机构。

2.电子天平允许在生长过程中自动控制晶体直径。

产品参数

名称	高精度紧凑型Czochralski晶体生长炉
型号	SUP-SKJ-50
安装条件	该设备要求在25℃±15℃的温度范围和55%Rh±10%Rh的湿度范围内运行。 1.水：设备配备自循环冷水机组（填充纯净水或去离子水）。 2.电源：AC380V 50Hz（63A空气开关），必须有良好的接地连接。 3.气体：设备室需要填充氩气（纯度99.99%或更高）。用户必须提供带Ø6mm双卡套接头的氩气瓶。 4.工作台：尺寸1500mm×600mm×700mm，载重量200kg及以上。 5.通风：需要。
主要	1.电源：三相380V，25KW 2.感应射频：功率25KW，频率0.2KHz-20KHz 3.真空室：Ø500mm×700mm 4.真空度：10⁻³torr（机械泵），10̿⁵torr（扩散泵） 5.最大拉拔行程：500mm 6.拉拔速度：0.1mm/h-20mm/h 7.种子棒转速：0-40rpm 8.最高熔化温度：2100℃ 9.温度控制精度：<±0.2℃ 10.冷却水：所需水压0.13MPa-0.18MPa，所需流量60L/min 11.移动速度：1mm/h至10mm/h可调 12.快速移动：手动 13.结晶转速：1转-50转/分 14.真空系统：机械泵和扩散泵 15.极限真空度：10⁻⁵torr
感应加热	功率35千瓦频率1-20kHz 占空比100%
真空室	304不锈钢水冷真空室腔室尺寸Ø500×700毫米观察窗80×300mm -0.1-0.5MPa机械隔膜压力表 1/4“气体入口和出口减压阀，<3psig
极限真空	3.75e-5 torr
温度测量	用于测量熔体温度的高温计。 Eurotherm 3000系列温度控制器
牵引机构	行程距离200毫米拉拔速度0.03-30毫米/小时转速1-60rpm
坩埚系统（可选）	最大坩埚尺寸Ø100×80mm 最大晶体尺寸，Ø2“×100 mm 请联系我们以获得更大的晶体生长，高达4英寸
冷坩埚生长系统（可选）	该系统还与冷坩埚晶体生长兼容，可生长高达2英寸的晶体附加冷坩埚样品架附加高频感应电源仅用于冷坩埚冷却的额外冷水机组详情请联系我们。
水冷却（可选）	水冷是可选的，但也是必需的。 MTI建议购买KJ6500冷水机冷却能力50000英热单位/小时或14.5千瓦水流量100L/min
规格	1.炉体：880mm×1250mm×2850mm 2.控制柜：680mm×540mm×1700mm 3.中频机柜：1100mm×500mm×1500mm 4.总重量：1500kg
