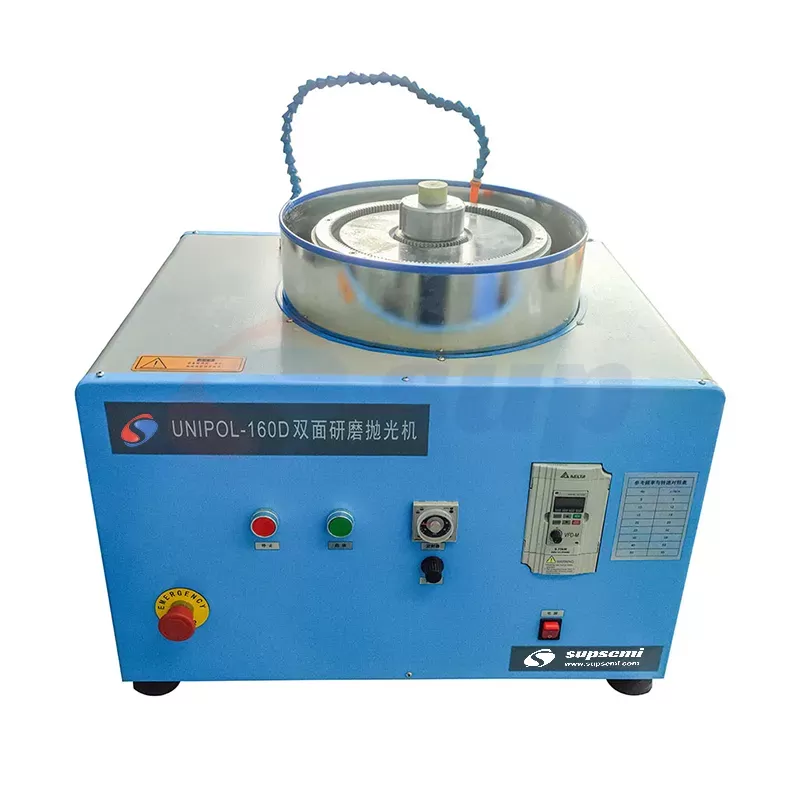

Máquina de lapeado y pulido de doble cara UNIPOL-160D

Descripción del Producto:

La máquina de pulido y lapeado de doble cara UNIPOL-160D está diseñada principalmente para el lapeado y pulido de precisión a doble cara de materiales en láminas, como obleas de cuarzo, zafiro, cerámica, vidrio, materiales ópticos infrarrojos (por ejemplo, cristales como seleniuro de zinc, sulfuro de zinc, silicio, germanio) y metales.

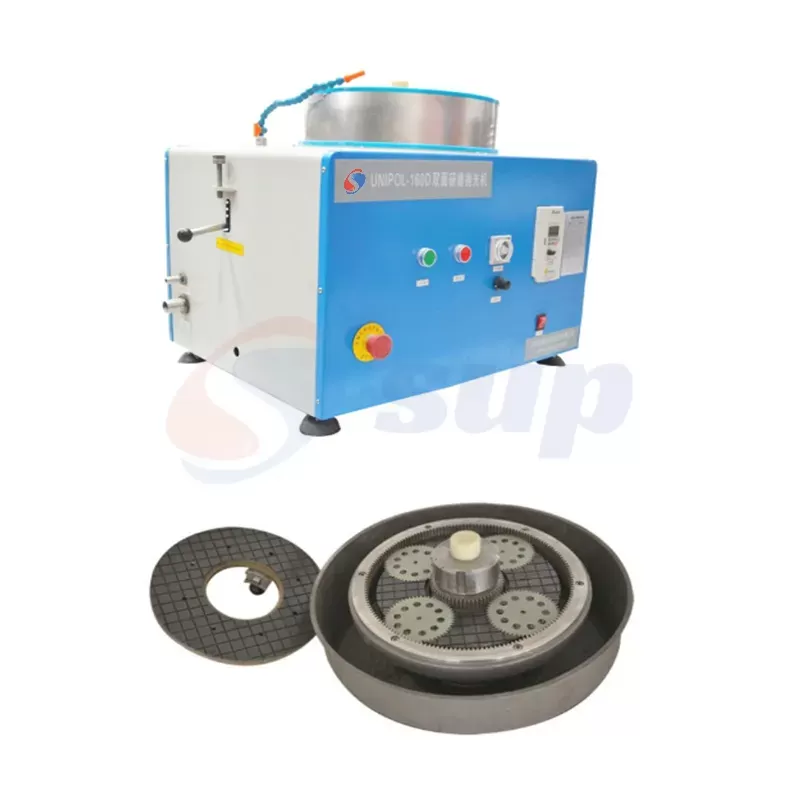

Esta máquina emplea un reductor de engranaje sin fin como mecanismo de transmisión. A través de un juego de engranajes, logra el movimiento de rotación de los husillos superior, medio e inferior a diferentes velocidades y en diferentes direcciones. Esta configuración genera un diferencial de velocidad y movimiento relativo entre las placas de lapeado/pulido superior e inferior y el engranaje solar intermedio. Las muestras se colocan dentro de los orificios internos de los engranajes planetarios del portador, que son impulsados por el engranaje solar, lo que permite el lapeado y pulido a doble cara.

La máquina de pulido y lapeado de doble cara UNIPOL-160D ofrece capacidades de procesamiento versátiles. Se puede operar utilizando placas de lapeado con lodo abrasivo para el lapeado de muestras, o alternativamente, puede utilizar una placa de pulido con papel de lija para el rectificado de muestras. Cuando se usa papel de lija, el proceso implica adherir el papel de lija a una película de lapeado/pulido y luego adherir la película de lapeado/pulido a la placa de pulido para operaciones de rectificado y pulido.

La máquina es capaz de procesar múltiples muestras simultáneamente, lo que resulta en una alta eficiencia de lapeado y pulido. Es muy adecuada para el procesamiento de muestras de gran volumen y la producción de pequeños lotes en fábricas.

Características Principales del Producto:

La velocidad de rotación se controla manualmente ajustando la frecuencia del inversor de frecuencia.

Se puede realizar el lapeado y pulido a doble cara de hasta 4 sustratos con un diámetro máximo de Ø2 pulgadas simultáneamente.

Se puede lograr el adelgazamiento a doble cara de obleas/láminas delgadas.

Es ideal para el lapeado y pulido a doble cara de sustratos de monocristal de Si, Ge y óxido.

Parámetros del Producto

Características	1. Temperatura y Humedad: Humedad Relativa (HR): 10-85% HR (a 25℃, sin condensación) Temperatura: 0-45℃ (32-113°F) 2. Entorno: El área del equipo debe estar libre de fuentes de vibración fuertes y gases corrosivos. 3. Energía Eléctrica: Fase: Monofásica Voltaje: AC220V Frecuencia: 50Hz Tipo de Enchufe: Enchufe de tres polos estándar nacional (Estándar de China) Corriente Nominal: 10A Conexión a Tierra: Se requiere una conexión a tierra confiable. 4. Agua de Refrigeración: Conexiones: Equipado con una entrada y salida de agua. Requisito: Requiere que el usuario proporcione la conexión al suministro de agua del grifo y drenaje (o un enfriador/tanque de agua recirculante). 5. Fuente de Aire: La configuración estándar del equipo no requiere una fuente de aire. 6. Equipo Auxiliar Opcional: Compatible con los alimentadores por goteo de la serie SKZD-2/3 fabricados por nuestra empresa (disponibles para su compra por separado). 7. Recomendación de la Mesa de Trabajo: Dimensiones Recomendadas: L800mm x W650mm x H700mm (Largo x Ancho x Alto) Capacidad de Carga: Capacidad de carga mínima de 150 kg (330 lbs) 8. Ventilación: Un buen ambiente de ventilación es suficiente; no se requiere equipo de ventilación especial.
Parámetros Principales	1. Voltaje de Entrada: Monofásica: AC220V/50Hz 2. Potencia Total: 550W 3. Diámetro del Plato de Lapeado/Pulido: Φ240 mm 4. Velocidad del Plato de Lapeado/Pulido: Valor RMS: 5-65 rpm (Regulación de Velocidad Continua/Variable) 5. Diámetro Máximo de la Muestra: Ø50mm 6. Espesor Máximo de la Muestra: 15mm 7. Peso del Plato Superior de Lapeado/Pulido: 2.5kg 8. Peso del Anillo de Contrapeso del Plato Superior de Lapeado/Pulido: 1.3kg/1.6kg/2kg 9. Método de Control: Botón + Operación Temporizada (Cuenta Regresiva)

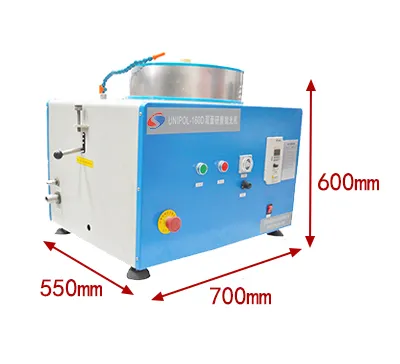

Especificaciones  del producto	• Dimensiones: L700mm x W550mm x H600mm • Peso Neto: Aproximadamente 80kg
Garantizado	• Un año de garantía limitada con soporte de por vida. • La garantía no cubre el óxido ni los daños ocasionados por un almacenamiento o mantenimiento inadecuados.
