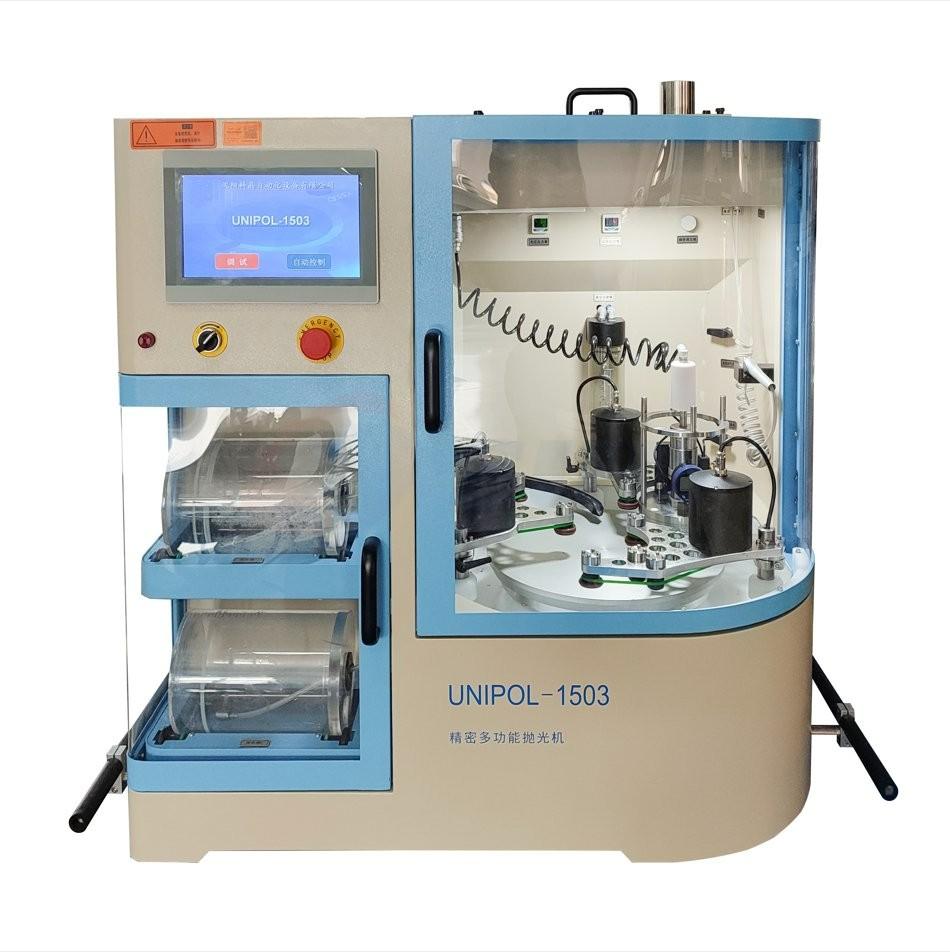

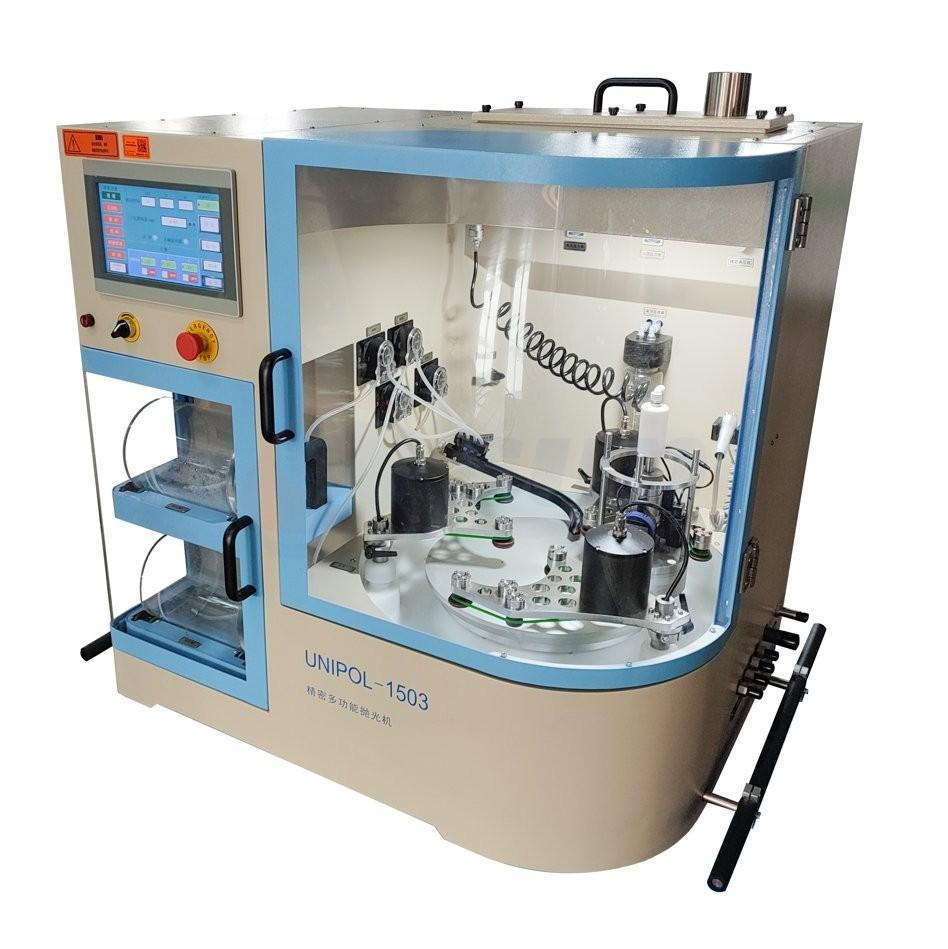

UNIPOL-1503型精密多功能研磨抛光机 - 副本

产品型号

UNIPOL-1503

安装条件

1、温湿度：10-85%RH (at 25℃ 无凝露） 温度： 5-45℃
2、设备周围无强烈震源和腐蚀气体
3、水：设备配有上水口及下水口,需自行连接至现场自来水及排水管线
4、电：单相：AC220V 50Hz、国标三极 10A 插座、必须有良好接地保护线
5、气源：

·真空负压（真空泵） 抽气流量不小于 70L/M（标配）

·压缩空气（空压机） 工作压力：≤ 0.2MPa（标配）

6、辅助设备 （需另行购买）：

推荐：1、HEATER-3040 或 250 加热平台、

2、SKCH-1 型精密测厚仪

3、SKCS-1 型吹干机

主要参数

1、供电接口：三极电源插头：AC220V 50Hz 10A

2、研磨盘驱动电机（主轴）：交流伺服电机

3、研磨盘转速：10-120rpm

4、研磨盘旋转方式：单向：逆时针旋转

5、研磨盘规格：铸铁花盘、平面铝盘各1个  盘外径：φ381mm

6、载物盘规格：标配：平面载物盘2个  盘外径：Φ110mm

7、修盘环规格：标配：修盘环2个  盘外径：Φ143mm

8、研磨样品尺寸上限：4＂

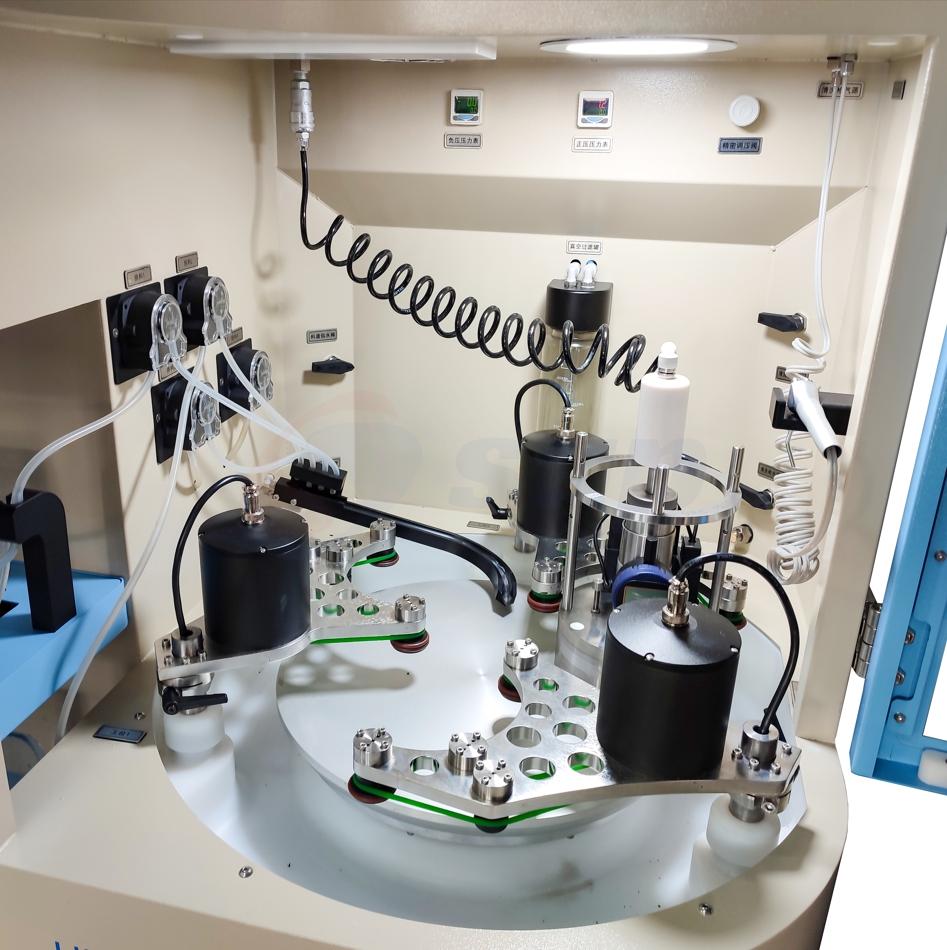

9、摆动研磨工位:3个

10、摆臂驱动电机:永磁直流电机

11、摆臂摆动速度：挡位调速控制：3-10挡 ；MAX摆动次数：≈10次/min

12、摆臂主动轮驱动电机：步进电机

13、主动轮转速:1-300rpm可调

14、蓝牙精确磨抛控制仪（机械手）：标配：1工位、带真空吸附功能载物盘：Φ103mm（另外两工位可选配）

15、混料搅拌工位:2个

16、混料搅拌速度：5-30rpm

17、混料筒容积：1.4Lx2

18、悬浮液储液瓶容积：500mL×2

19、滴料工位(蠕动泵)：共计4个：搅拌滴液工位2个；悬浮滴液工位2个

20、滴料泵速度：0.1-20rpm

21、排风系统：高速过滤排风系统

22、研磨运行停止模式：时间模式/磨抛量模式

23、控制显示方式：一体式控制：10寸触摸屏操作显示

24、辅助功能：

·样品清洗喷头、真空过滤罐、排废气功能，可充保护气体接口

·蓝牙功能：蓝牙连接后可进行实时数据反馈，

25、产品规格：

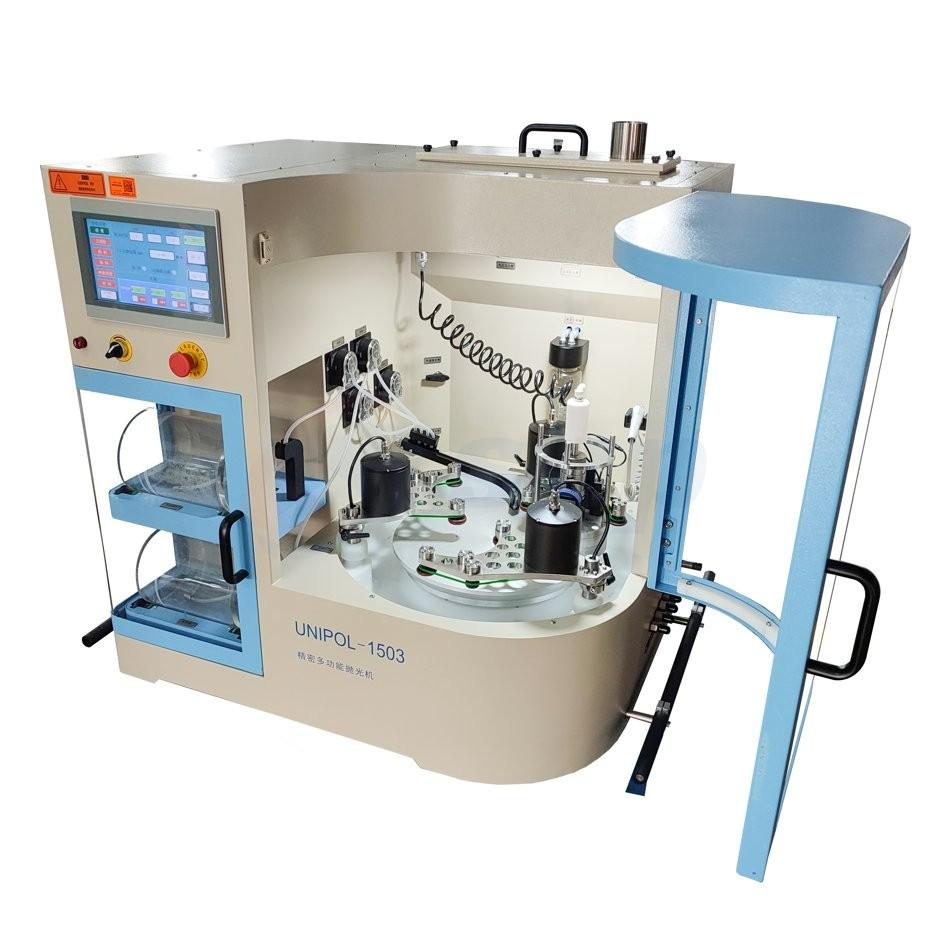

·尺寸：1000mm×800mm×1050mm /开门 1650×800mm×1050mm
