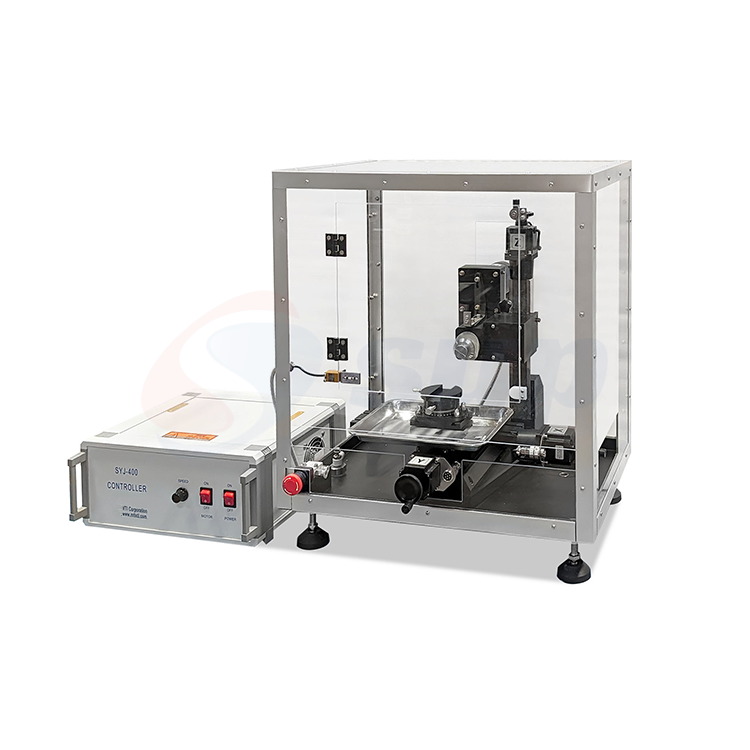

SUP-SYJ-400 CNC划片切割机

产品描述

该机器采用步进电机，定位精度可达0.01mm。样品工作台可360°旋转，并配有十字夹具（带90°定位模具，确保直角切割精度），使其成为实验室和生产设施的理想精密切割设备之一。

SUP-SYJ-400数控切割机是一种连续切割设备，允许用户设置切割程序，对样品进行连续切片或开槽。主轴速度可无级调节，切削速度快，操作平稳，确保刀具运动精确。在操作过程中，可以连接外部循环水来冷却被切割的样品。根据样品的材料，可以选择不同的切割刀片。

该机器可以使用定制计算机（在Windows上运行的MTICUT操作软件）或微控制器进行控制，允许用户为样品创建自己的切割程序。

产品特征

1.该机器可以使用定制计算机（在Windows上运行的SUPCUT操作软件）或微控制器进行控制，允许用户创建自己的切割程序。

2.它采用高扭矩交流无刷电机，通过皮带轮系统驱动主轴旋转，带有速度控制旋钮，允许从0到3000转/分进行调节。

3.可根据材料尺寸选择合适的锯片和夹具。

4.它配有防水盖，允许通过节流阀控制冷却液流量。

产品参数

名称	晶圆切割数控切割机\|陶瓷玻璃矿物金属
型号	SUP-SYJ-400
安装要求	1.温度和湿度：10-85%RH（25°C时，无冷凝）；温度：0-45°C。 2.设备周围不应有强振动源或腐蚀性气体。 3.电源：AC 110V 60Hz（NEMA标准三叉插座，用于定制机器）交流220V 50Hz（国标三脚插座） 4.冷却水：设备配有上下进水口，需要连接到自来水给排水系统。 5.气源：无标准设备要求。 6.工作台：尺寸800mm×600mm×700mm，承载能力超过50kg。 7.通风：需要良好的通风环境；不需要特殊的通风设备。
主要参数	1.电源端口：AC 110V或AC 220V+/-10%，50Hz 2.主轴转速：0-3000rpm，无级可调 3.主轴驱动功率：180W 4.X轴滑块行程：210mm 5.Y轴滑块行程：110mm 6.Z轴滑块行程：90mm 7.最大切割深度：50mm 8.X/Y/Z轴驱动电机：高精度步进电机 9.步进电机定位精度：0.01mm 10.工作台旋转角度及误差：360°±0.5° 11.夹具块尺寸：80mm×25.4mm 12.锯片尺寸：Ø100/Ø 13.主要控制方法： -微控制器型号：控制面板+微控制器 -PC型号：计算机程序（USB）+微控制器
规格	尺寸: 580mm×560mm×660mm 重量: 39kg
注意	1.设备的标准家用电源为AC 220V 50Hz；实际电源参数以产品背面的标签为准。 2.本机支持定制AC 110V 60Hz电源设备。 3.如果PC版本是定制的，则必须提供一台计算机作为设备的控制主机，设备将包括一个带有安装程序的USB驱动器。

Standard Accessories

Item No.	Product Name	Qty
1	夹紧锯垫	3 set
2	十字夹具	1 set
3	铝制固定块	2 set
4	树脂陶瓷块（50×50×10mm）	2 set
5	全烧结金刚石锯片（直径100mm×12.7mm×0.33mm）	1 set
6	电镀金刚石锯片（直径100mm×12.7mm×0.5mm）	2 set
7	石蜡棒	4 set
8	防水罩	1 set
9	防护眼镜	1 set

Optional Accessories

Item No.	Product Name	Qty
1	刃口烧结金刚石锯片（直径100mm×12.7mm×0.33mm）	Optional
2	烧结金刚石切片刀片	Optional
3	无油真空泵	Optional
4	JXZ-25Y全自动过滤循环水箱	Optional
5	SUP系列加热平台	Optional
