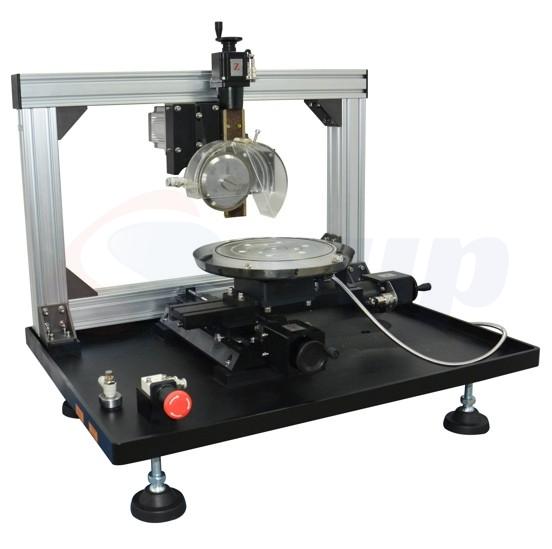

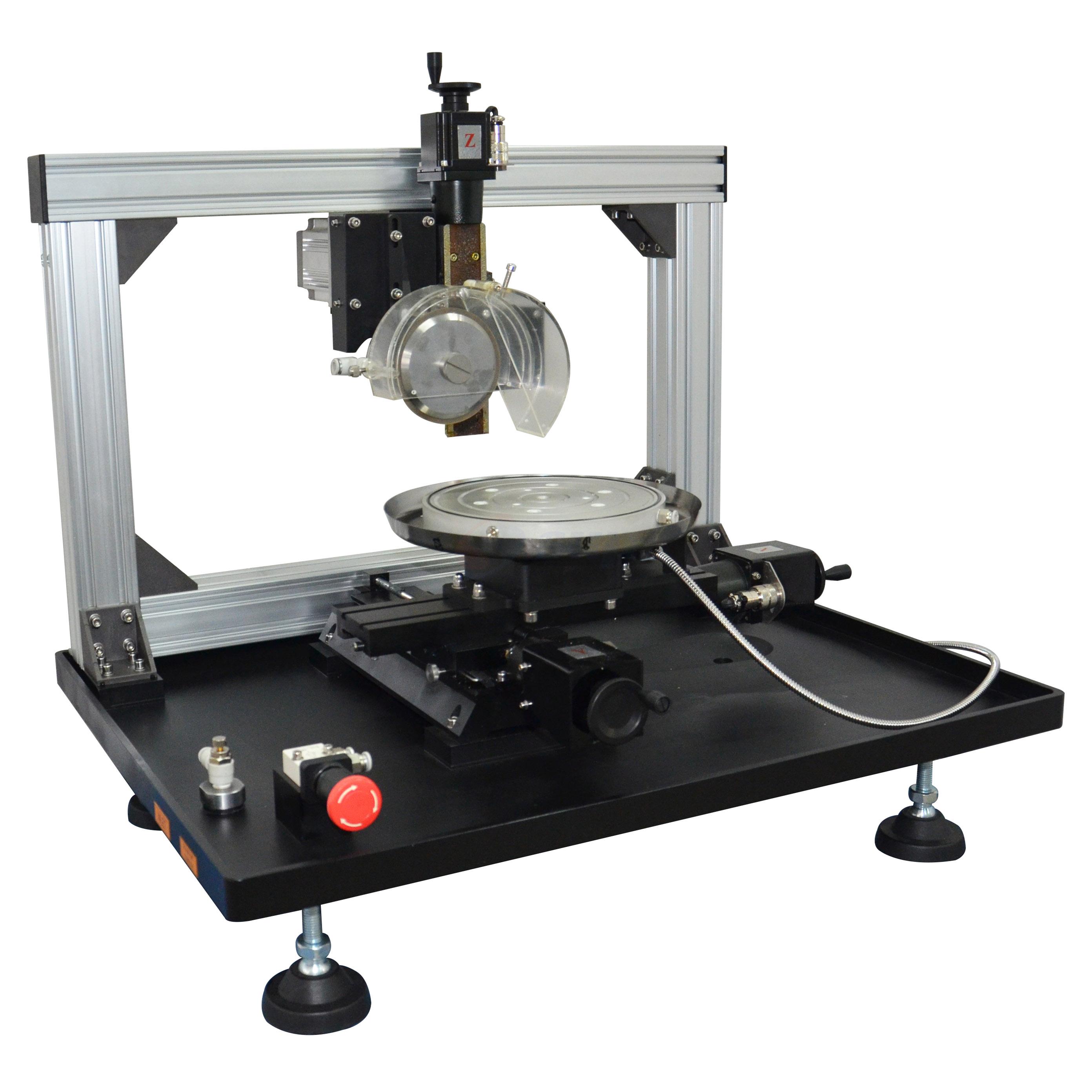

SYJ-800 CNC划片切割机

产品名称：精密数控切割锯：晶圆、晶体、陶瓷等

产品型号：SUP-SYJ-800.

产品描述：SUP-SYJ-800数控切割机是一种采用三维计算机控制的连续切割机。切割过程通过计算机软件编程和控制。

它主要用于切割和开槽晶体、陶瓷、玻璃和各种片状材料。它还可以切割各种材料，包括晶体、陶瓷、玻璃、矿石和金属。

产品描述

SYJ-800数控划片锯可以加工直径达200mm、切割深度达10mm的样品。由步进电机驱动，实现0.02mm的切割精度。样品台配有真空吸盘，可360°旋转。主轴速度可无级调节，实现快速、平稳、精确的切割。外部循环水冷却系统可防止切割过程中样品过热和潜在损坏。根据样品材料，可以选择不同的切割刀片。样品切割台上的防水盖可防止溅水。SYJ-800是实验室和生产环境中加工大型晶体晶片的理想精密切割机。

产品特点

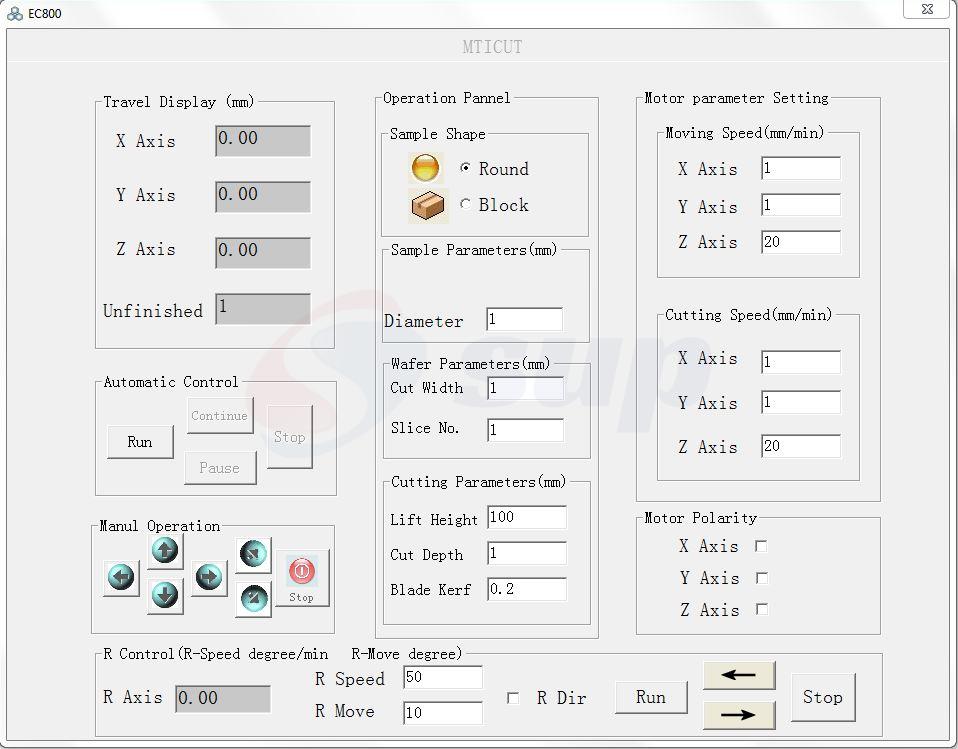

1.计算机控制：该系统利用计算机控制（在Windows上运行的MTICUT操作软件），允许为切割创建自定义程序。

2.高扭矩主轴电机：主轴由高扭矩无刷交流电机供电，转速高达3000 RPM，可通过控制旋钮在0-3000 RPM之间调节。

3.精密旋转台：旋转台可手动或自动控制水平360°旋转，旋转公差为±0.02°。操作简单方便。

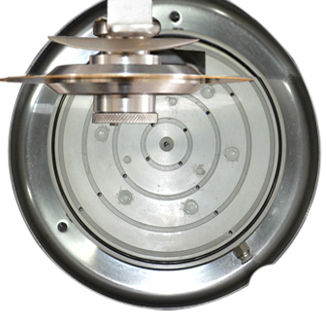

4.大型真空吸盘：配备8英寸精密真空吸盘，划片锯可容纳直径达200毫米的晶圆。切割过程中使用Ø220 mm的样品台，切割行程为200 mm x 200 mm。

5.锯片和卡盘的选择：可以根据样品的尺寸和材料选择合适的锯片和卡盘。

产品参数

产品名称	精密数控切割锯：晶圆、晶体、陶瓷等
型号	SUP-SYJ-800
安装要求	1.温度和湿度：10-85%RH（25℃时，无凝结）；温度：0-45℃。 2.设备周围无强振动源或腐蚀性气体。 3.电源：AC110V 60Hz（定制机器的NEMA三脚插头）；AC220V 50Hz（标准三脚插头）。 4.冷却水：设备配有入口和出口连接；用户需要连接到供水和排水系统。 5.供气：标准设备不需要供气。 6.工作台：尺寸800mm×600mm×700mm，承载能力50kg以上。 7.通风：需要良好的通风环境，不需要特殊的通风系统。
主要参数	1.电源接口：AC220V 50Hz 10A 2.主轴转速：0-3000RPM，无级可调 3.主轴驱动功率：180W 4.X轴行程：200mm 5.Y轴行程：200mm 6.Z轴行程：55mm 7.最大切割深度：1.3mm 8.最大切割深度：10mm 9.X/Y/Z轴驱动电机：高精度步进电机 10.步进电机定位精度：0.01mm 11.工作台旋转角度及公差：360°±0.02° 12.载板直径：玻璃：φ220mm 13.真空吸盘直径：φ203.2mm（8英寸） 14.叶片尺寸：外径：Ø100/Ø于150mm；内径：Ø12.7mm 15.主控方式：计算机程序（USB）
转速范围	最大. 120°/min
精度	0.01mm位置精度
划片刀片	包括两个金刚石刀片：一个4英寸直径x 0.014英寸（0.35毫米）（厚度）x 0.5英寸心轴全烧结金刚石刀片一个直径为6英寸x 0.019英寸（0.5毫米）（厚度）x 0.5英寸的心轴浸渍金刚石刀片包括两个溅水保护器。一个用于4英寸叶片，另一个用于6英寸叶片可选超薄刀片需额外付费：外径100毫米x厚度0.1毫米的金刚石切割刀片，带0.5英寸刀杆法兰

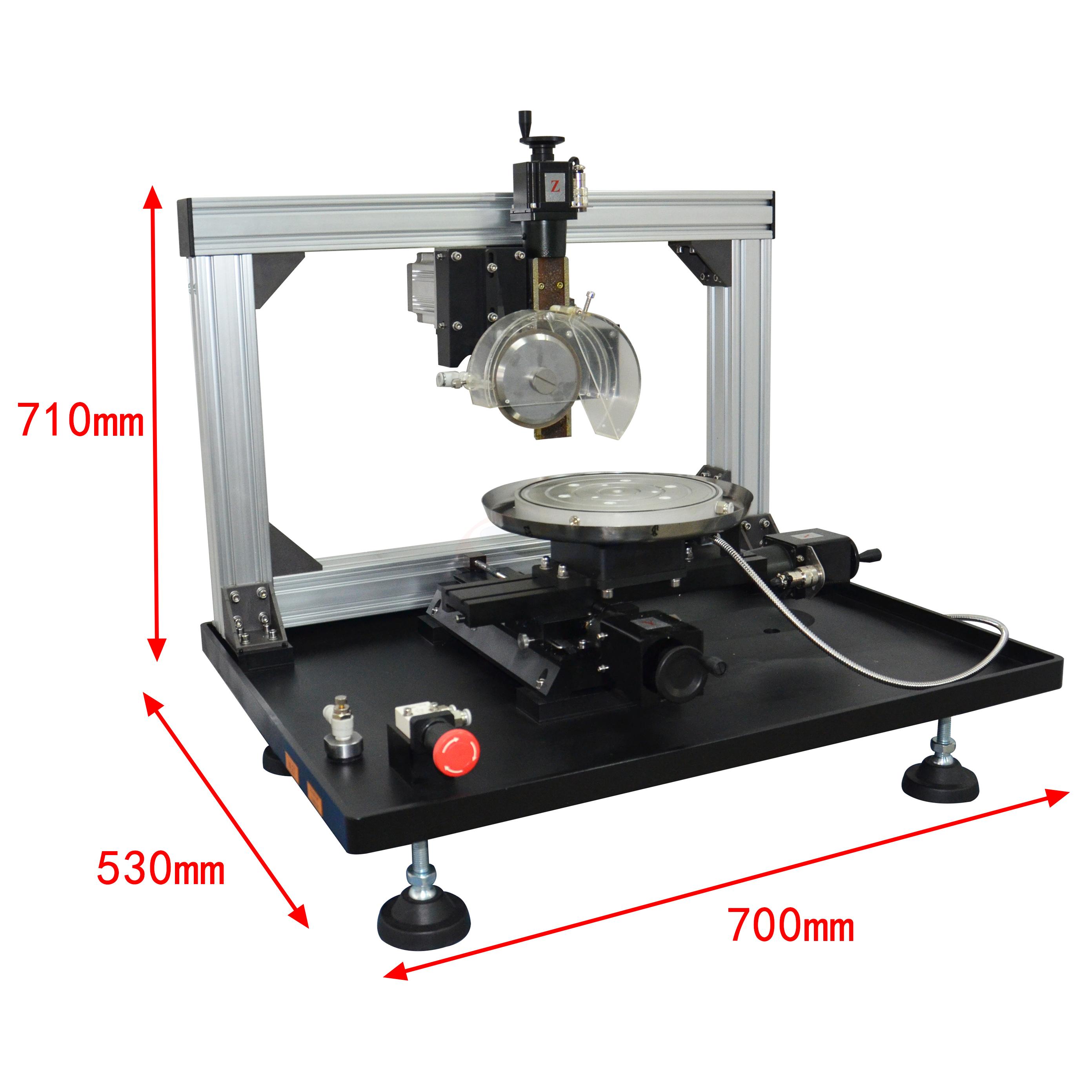

规格	尺寸: 700mm×530mm×710mm 重量: 55kg

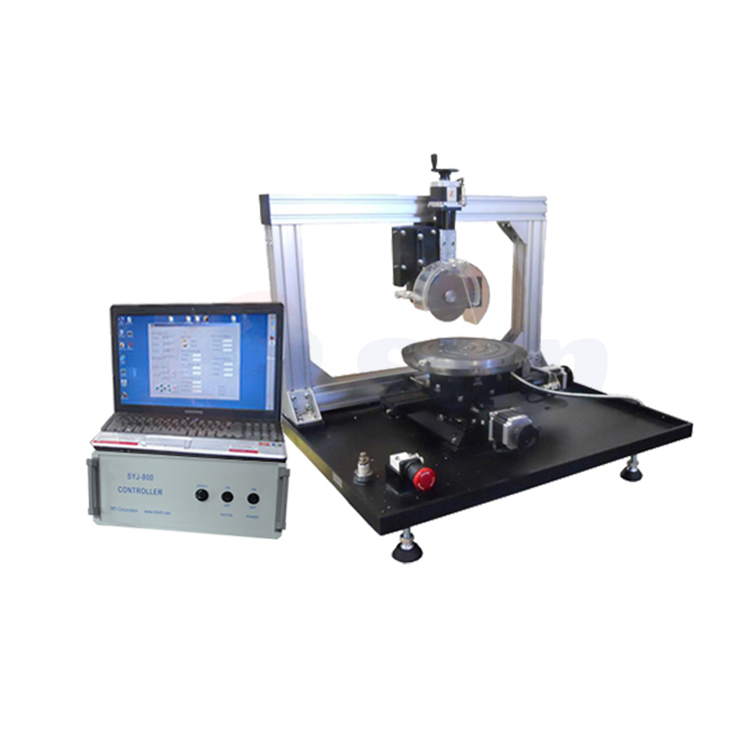

注意	1.中国设备的标准电源为AC220V 50Hz；实际功率参数以产品背面的标签为准。 2.本机支持定制AC110V 60Hz电源设备。 3.该设备需要一台计算机作为控制主机，该设备配有一个包含安装程序的USB闪存驱动器。

Standard Accessories

Item No.	Product Name	Qty
1	刀片卡盘垫	4 set
2	玻璃样品台	1 set
3	树脂陶瓷块	2 set
4	烧结金刚石锯片 (Ø100mm × Ø12.7mm × 0.33mm)	1 set
5	电镀金刚石锯片 (Ø100mm × Ø12.7mm × 0.4mm)	2 set
6	烧结金刚石切割刀片 (Ø86mm × Ø70mm × 0.15mm)	1 set
7	石蜡棒	4 set
8	切割刀片卡盘垫	1 set
9	防护眼镜	1 set
10	无油真空泵	1 set

Optional Accessories

Item No.	Product Name	Qty
1	烧结金刚石锯片 Ø100mm × Ø12.7mm × 0.35mm 、 Ø76mm × Ø12.7mm × 0.23mm	可选
2	边缘烧结金刚石锯片 Ø100mm × Ø12.7mm × 0.4mm 、 Ø150mm × Ø12.7mm × 0.5mm	可选
3	烧结金刚石切割刀片直径86mm×70mm×0.15mm	可选
4	SUPSEMI 系列加热平台	可选
