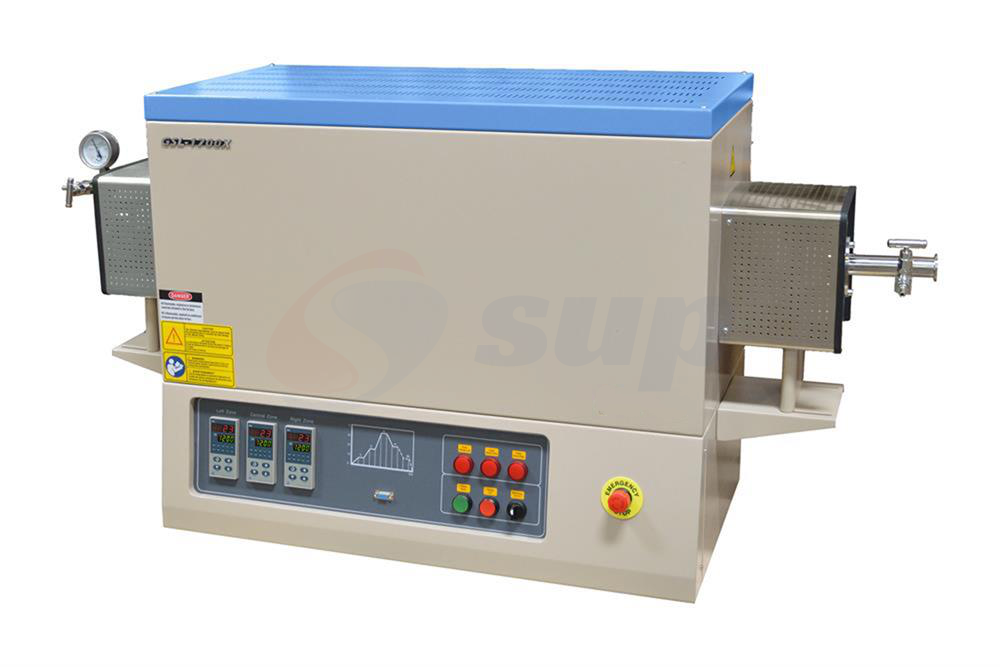

GSL-1700X-60-III-F3LV 1700C带气体混合器和真空的三区氧化铝管式炉

热块放置

功率

10 KW

输入电压

AC 208-240V 单相, 50/60 Hz

加热区域

三个区域：总共25英寸（630毫米）的加热区（包括两个耐火隔板）

区域1：

•7.5英寸（190毫米）由4块U型SiC加热

•工作温度800-1400°C

•加热速率：10°C/min

区域2：

•10英寸（250毫米）由6块U型MoSi2加热

•工作温度800-1700°C

•最大加热速率：5°C/min

区域3：

•7.5英寸（190毫米）由4块U型SiC加热

•工作温度800-1400°C

•最大加热速率：10°C/min

管道尺寸和法兰

•纯度99.8%的铝管

•外径2-3/8英寸（60毫米）x内径2-1/8英寸（54毫米）x长度48英寸（1200毫米）

•包括带阀门和仪表的60毫米不锈钢真空密封法兰

•包括两个多孔陶瓷块，用于保护法兰免受热辐射

温度控制器

•三个精密温度控制器，分别控制三个区域。

•通过SCR（可控硅整流器）功率控制和相位角触发限流电阻器进行PID自动控制。

•30个可编程段，用于精确控制加热速率、冷却速率和停留时间。

•内置过热和热电偶损坏保护。

•超温保护和报警允许在无人值守的情况下操作。

•+/-1ºC温度精度。

•RS485通信端口。

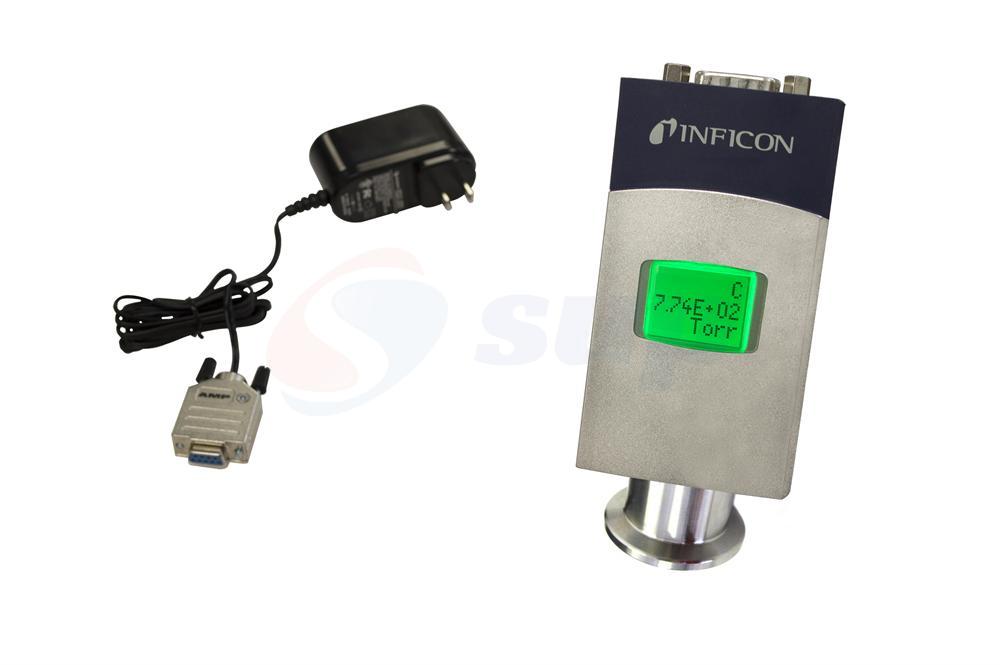

真空计

•具有陶瓷涂层传感器头的防腐蚀电容隔膜计，专为存在腐蚀性气体的真空测量而设计。

•仪表安装在管式炉的真空法兰（右侧）上，提供宽测量范围（10^-5~1000torr）。

真空泵

•重型旋转叶片真空泵（7.8 CFM-240 L/m），真空站内安装有两级排气系统。真空系统在抽真空30分钟内可以达到5x10^-2torr。（220V适用于美国以外地区）

•法兰上安装了一个KFD25适配器，用于连接真空泵。

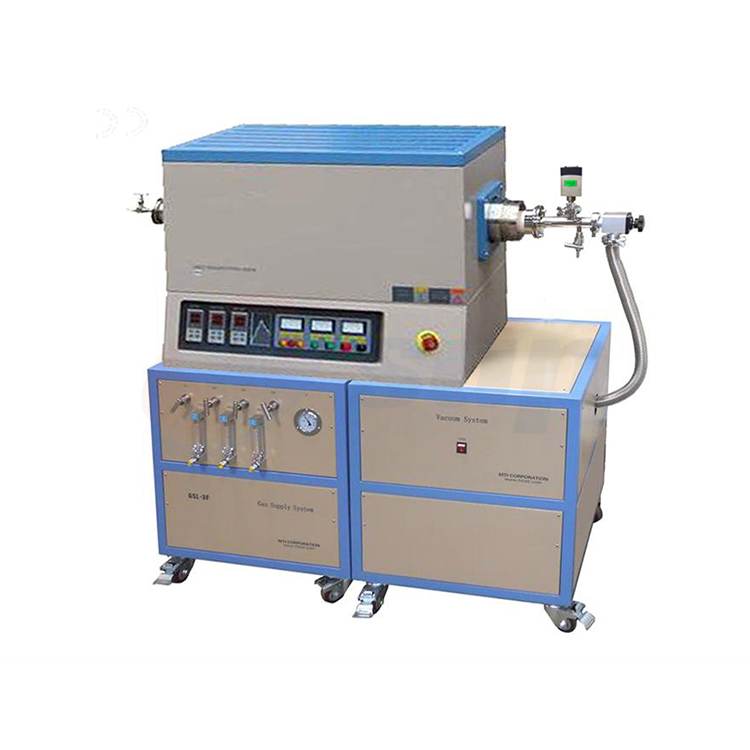

三通道气体混合

和输送系统

1） 紧凑型直读流量计，10-100cc/min。

2） 紧凑型直读流量计，16-160 cc/min。

3） 紧凑型直读流量计，25-250cc/min。

•一个压力计安装在移动推车内，能够监测混合罐的压力。

•移动推车上安装了4个不锈钢针阀

•提供两个气体流动管道供立即使用（一个管道来自两种混合气体，另一个是独立气体）

•可选：为了准确控制气体输送，您可以选择由精密数字质量流量计控制的三通道气体输送系统，但需要额外付费。

尺寸：

•熔炉：863长x 457宽x 711高毫米（34长x 18宽x 28高英寸）

•燃气车：850毫米（长）x 600毫米（宽）x 700毫米（高）

重量：150公斤（炉）+100公斤（共550磅）

一年有限制造商保修（加工管、O型圈和加热元件等易损件不在保修范围内，请在相关产品处订购更换件）。
